產品詳情
一、系統組成：
- 高推力永磁振動臺
- 線性功率放大器
- 振動波形控制器
- 加速度傳感器
- 水平轉向塊（垂直振動轉換為水平方向振動）
二、技術指標：
|
名稱 |
線性功率放大器 |
名稱 |
高推力永磁振動臺 |
|
|
產品型號 |
GF-T150 |
產品型號 |
ZD-S150 |
|
|
額定輸出功率 |
1500 VA |
最大激振力（N） |
≥1200 |
|
|
輸入阻抗 |
>10 kΩ |
最大振幅 （mm） |
± 12.5 |
|
|
額定輸出電壓 |
37.5 Vrms |
最大峰值加速度 |
35 |
|
|
額定輸出電流 |
40 Arms |
最大輸入電流(Arms) |
≤40 |
|
|
非線性失真 |
＜0.5% |
頻率范圍 (Hz) |
DC~3k |
|
|
信 噪 比（低阻抗） |
≥90dB |
動圈直流電阻 |
0.7Ω |
|
|
增益（低阻抗） |
10V/V±2dB |
可動部件質量 (Kg) |
2 |
|
|
頻率響應 (Hz) |
0~10k±1dB |
外形尺寸 |
Φ240×350 |
|
|
頻率范圍 (Hz) |
滿功率 |
10~5k |
安裝孔尺寸 |
240×200 /4-Φ10 |
|
降額功率 |
0~10k |
重量（Kg） |
42 |
|
|
外形尺寸 (mm) |
483×500×500 |
輸出/連接方式 |
臺面Φ50/ M5 |
|
|
重量(Kg) |
63 |
推薦配套功放 |
1500W |
|
|
供電電源 |
220V 50Hz 16A |
|
|
|
|
圖示 |
||||
|
|
|
|||
|

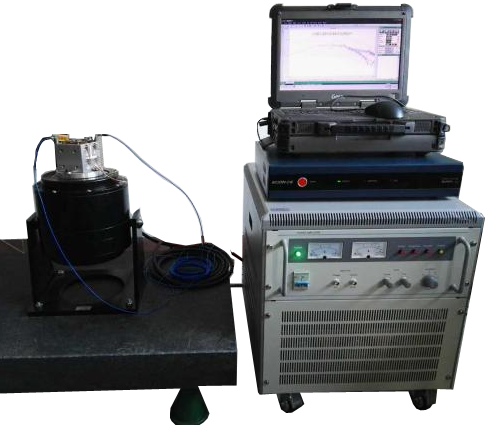

系統組成圖 |
案例描述 |
|||
|
|
組成：
|
|||
|
|
||||
|
加速度傳感器 |
P-TY50 |
|||
|
技術指標 |
靈 敏 度：~ 50 pC/g； 量程：±1000g； 頻響：0.5-6K 橫向：≤5% 尺寸：Φ16*22mm； 重量：31g； 工作溫度：-55~150° |
|||
|
傳感器線纜 |
01C005 |
|||
|
技術指標 |
線纜阻抗：50Ω 使用溫度：-40~65℃ 線纜線徑：φ1.9mm 線纜顏色：黑色 |
|||
|
|
||||
|
振動波形控制器 |
VT-9008 |
|||
|
技術指標 |
通道數：4CH 輸出通道：1個驅動通道，1個COLA通道 抗混疊濾波：每通道獨立的模擬抗混疊濾波器及160dB/Oct 數字濾波器 電壓量程：±0.1V，±1V，±10V ADC/DAC分辨率：24位 動態范圍：>120dB 分析頻寬：0-4680Hz 信號調理：電壓，ICP（TEDS），電荷 軟件：波形復現功能：瞬態沖擊
|
|||
